Schraub-Eckverbinder mit Bund - für hochkant aufliegende Rechteckrohre

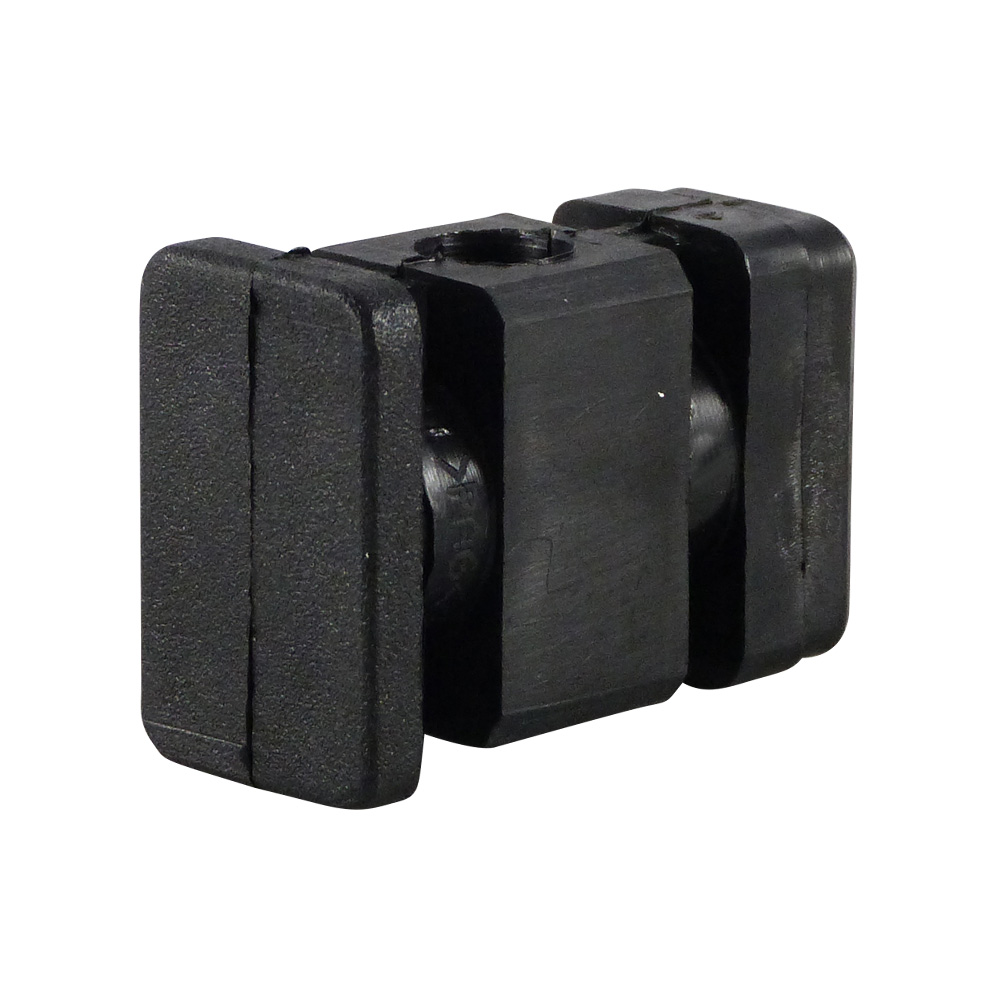

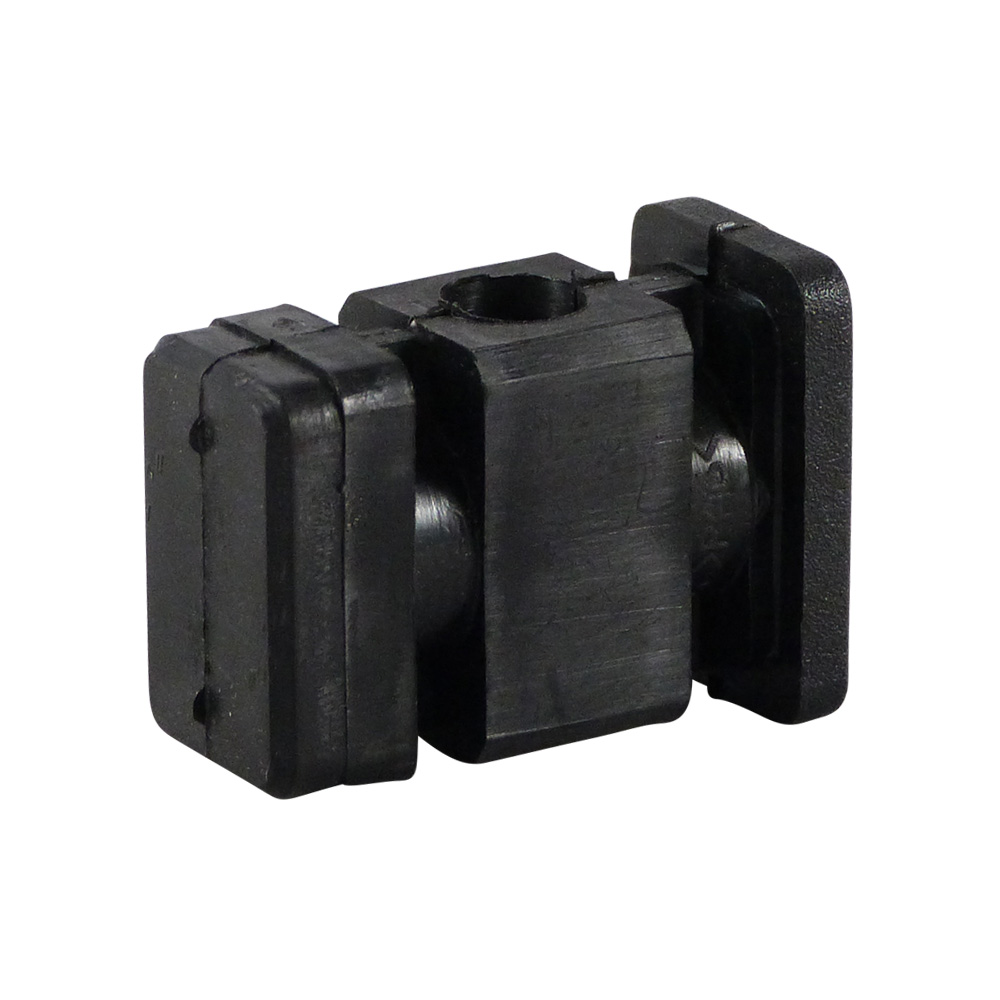

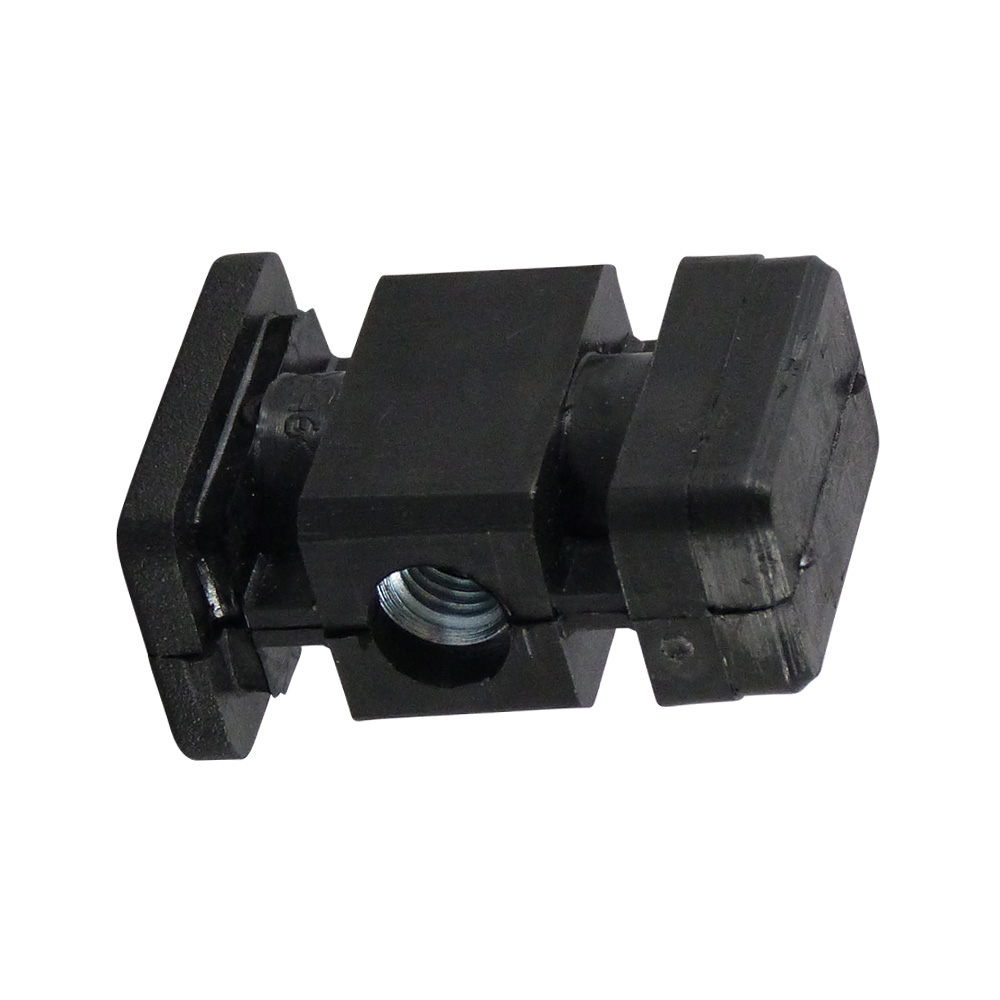

Schraub-Eckverbinder mit Bund - für hochkant aufliegende Rechteckrohredrawing_1

Produktinformation

Schraub-Eckverbinder mit eingelegter Metallmutter sind lieferbar für hochkant aufliegende Rechteckrohre von 30x20mm bis zu 50x30mm mit Wandstärken von 1,5mm bis zu 2,0mm
Ausgeführt mit zwei Sechskant-Aussparungen für M8 oder M10 Mutter
Versehen mit ein oder zwei eingelegten Metallmuttern
Diese zusammengesetzten Eckverbinder bestehen aus zwei Teilen, die Muttern können ersetzt werden
Der Bund sorgt für eine saubere Ausfertigung des Rohrendes
Geeignet für Montage von Rollen auf Rollständer oder für Montage von Höhenverstellern auf Regalständer und Gondelständer. Ebenfalls geeignet als Verbindungselement von Rohren in Rahmenkonstruktionen, Ständen, Stellagen, Gestellen usw.

Material: Grundkörper – PA (Polyamid), Mutter – stahlverzinkt
Farbe: Grundkörper – schwarz, Mutter - zinkfarben

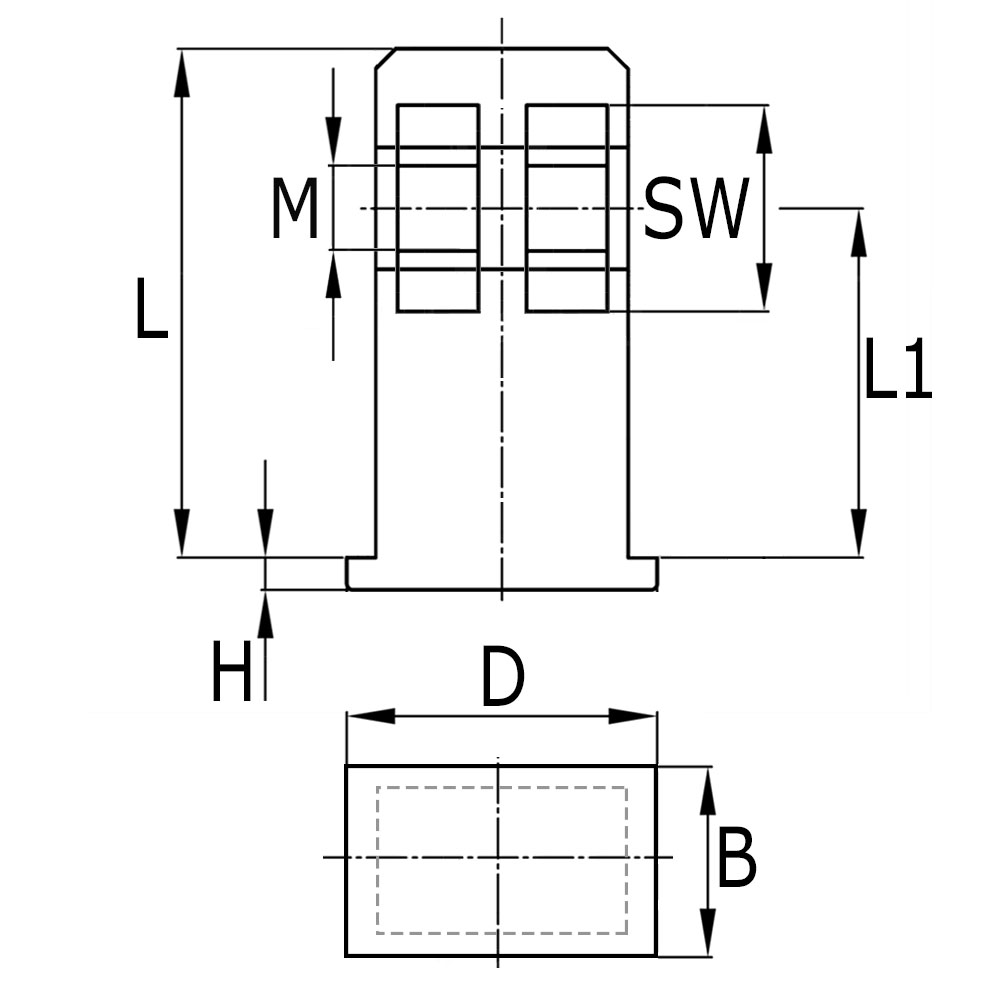

Legende
Ausf.=Wandstärke, H=Kopfhöhe, L1=Länge bis zur Muttermitte, M=Gewindemaß, Rohrmaße=Rohraußenmaße, SW=Schlüsselweite, Typ=1 oder 2 eingelegte Mutter

Filtern nach

Alle Filter zeigen

Weniger Filter anzeigen

Alle Filter zurücksetzen

Artikel

1 Seiten - 1

Artikel	Bezeichnung	Rohrmaße	D	B	L1	Ausführung	M	SW	Typ	H	Farbe/RAL
68530202 Z	Schraubeckverbinder für hochkant aufliegende Rohre 2-teilig 30 x 20 x 1,5 M8 schwarz	30x20	30	20	15	1,5	M 8	SW 13	1M	2	Schwarz
68630202 Z	Schraubeckverbinder für hochkant aufliegende Rohre 2-teilig 30 x 20 x 1,5 M8 schwarz	30x20	30	20	15	1,5	M 8	SW 13	1M	2	Schwarz
68540202 Z	Schraubeckverbinder für hochkant aufliegende Rohre 2-teilig 40 x 20 x 1,5 M8 schwarz	40x20	40	20	30	1,5	M 8	SW 13	1M	2	Schwarz
68640202 Z	Schraubeckverbinder für hochkant aufliegende Rohre 2-teilig 40 x 20 x 1,5 2xM8 schwarz	40x20	40	20	30	1,5	M 8	SW 13	2M	2	Schwarz
68740302 Z	Schraubeckverbinder für hochkant aufliegende Rohre 2-teilig 40 x 30 x 1,5 M10 schwarz	40x30	40	30	30	1,5	M10	SW 17	1M	2	Schwarz
68840302 Z	Schraubeckverbinder für hochkant aufliegende Rohre 2-teilig 40 x 30 x 1,5 2xM10 schwarz	40x30	40	30	30	1,5	M10	SW 17	2M	2	Schwarz
68745253 Z	Schraubeckverbinder für hochkant aufliegende Rohre 2-teilig 45 x 25 x 2 M10 schwarz	45x45	45	25	20	2,0	M10	SW 17	1M	3	Schwarz
68845253 Z	Schraubeckverbinder für hochkant aufliegende Rohre 2-teilig 45 x 25 x 2 2xM10 schwarz	45x45	45	25	20	2,0	M10	SW 17	2M	3	Schwarz
68750253 Z	Schraubeckverbinder für hochkant aufliegende Rohre 2-teilig 50 x 25 x 2 M10 schwarz	50x25	50	25	20	2,0	M10	SW 17	1M	3	Schwarz
68850253 Z	Schraubeckverbinder für hochkant aufliegende Rohre 2-teilig 50 x 25 x 2 2xM10 schwarz	50x25	50	25	20	2,0	M10	SW 17	2M	3	Schwarz
68750302 Z	Schraubeckverbinder für hochkant aufliegende Rohre 2-teilig 50 x 30 x 1,5 M10 schwarz	50x30	50	30	30	1,5	M10	SW 17	1M	2	Schwarz
68850302 Z	Schraubeckverbinder für hochkant aufliegende Rohre 2-teilig 50 x 30 x 1,5 2xM10 schwarz	50x30	50	30	20	1,5	M10	SW 17	2M	3	Schwarz
