Speichenhandräder Aluminium DIN950

Speichenhandräder Aluminium DIN950drawing_1

Produktinformation

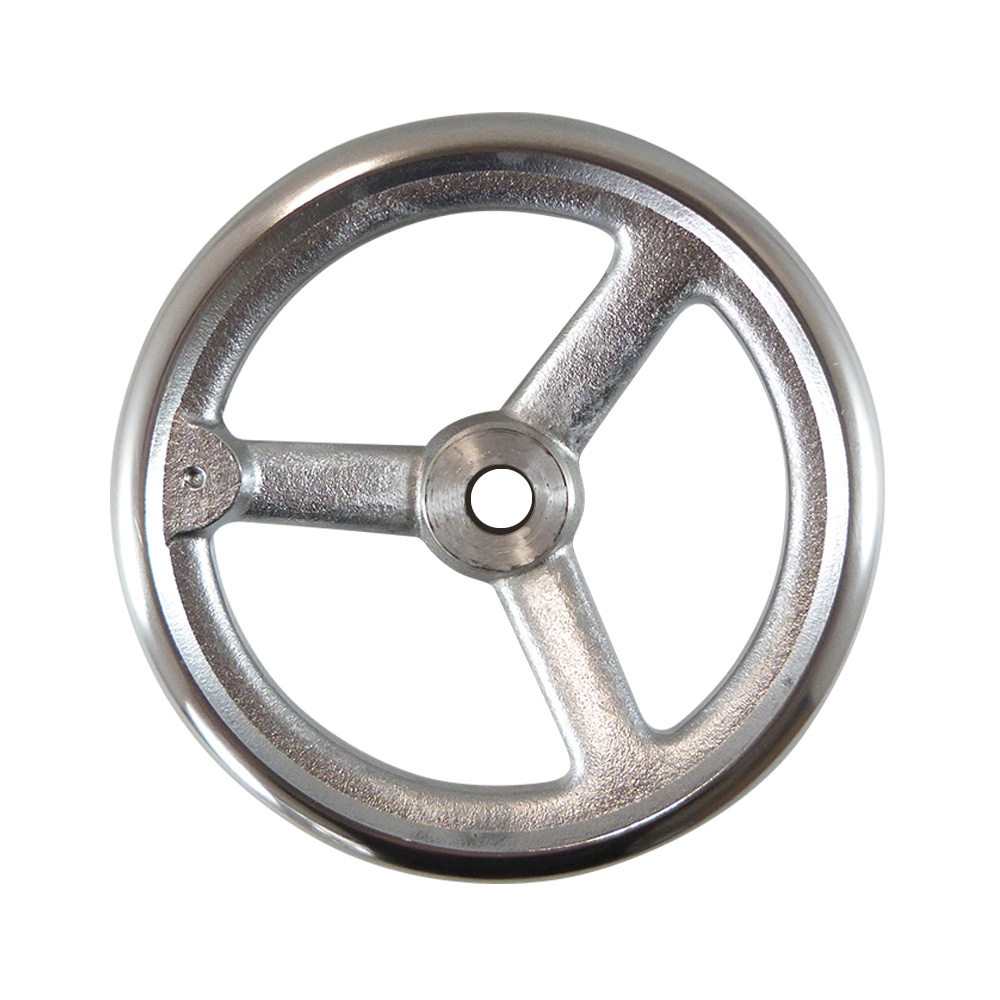

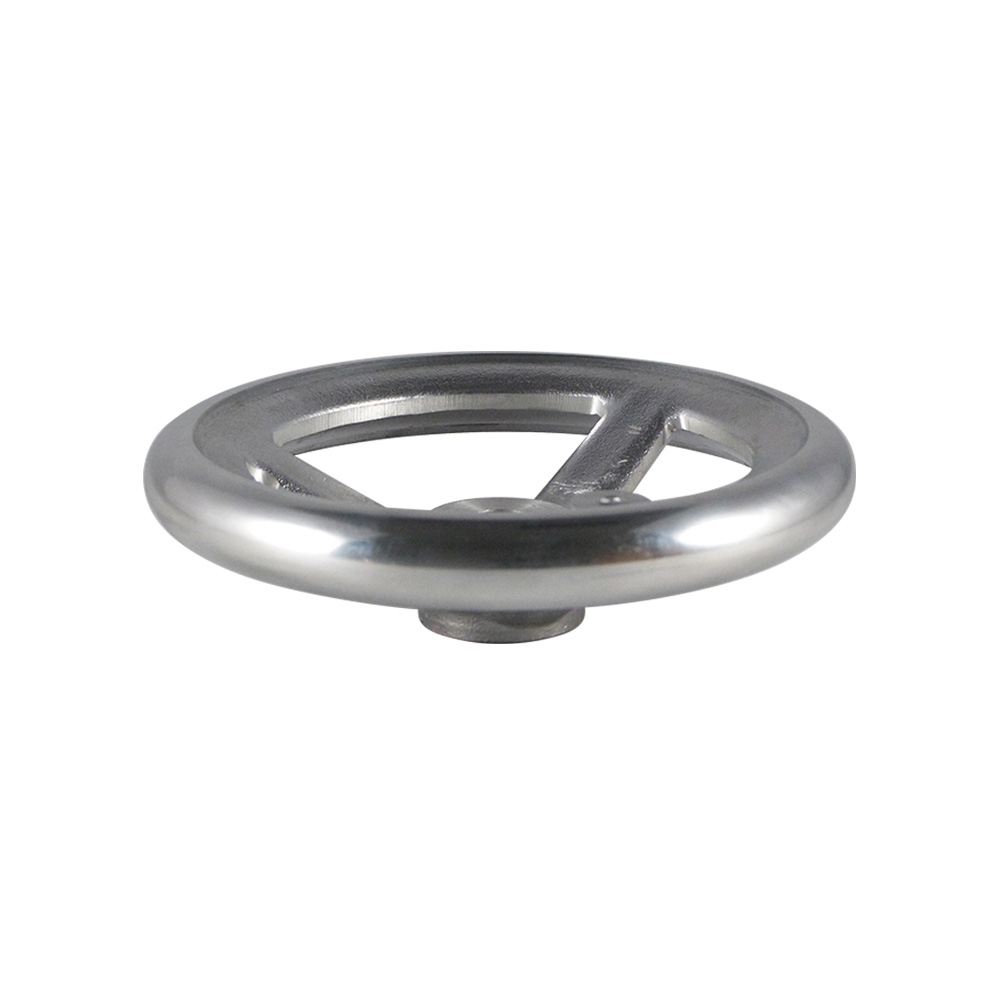

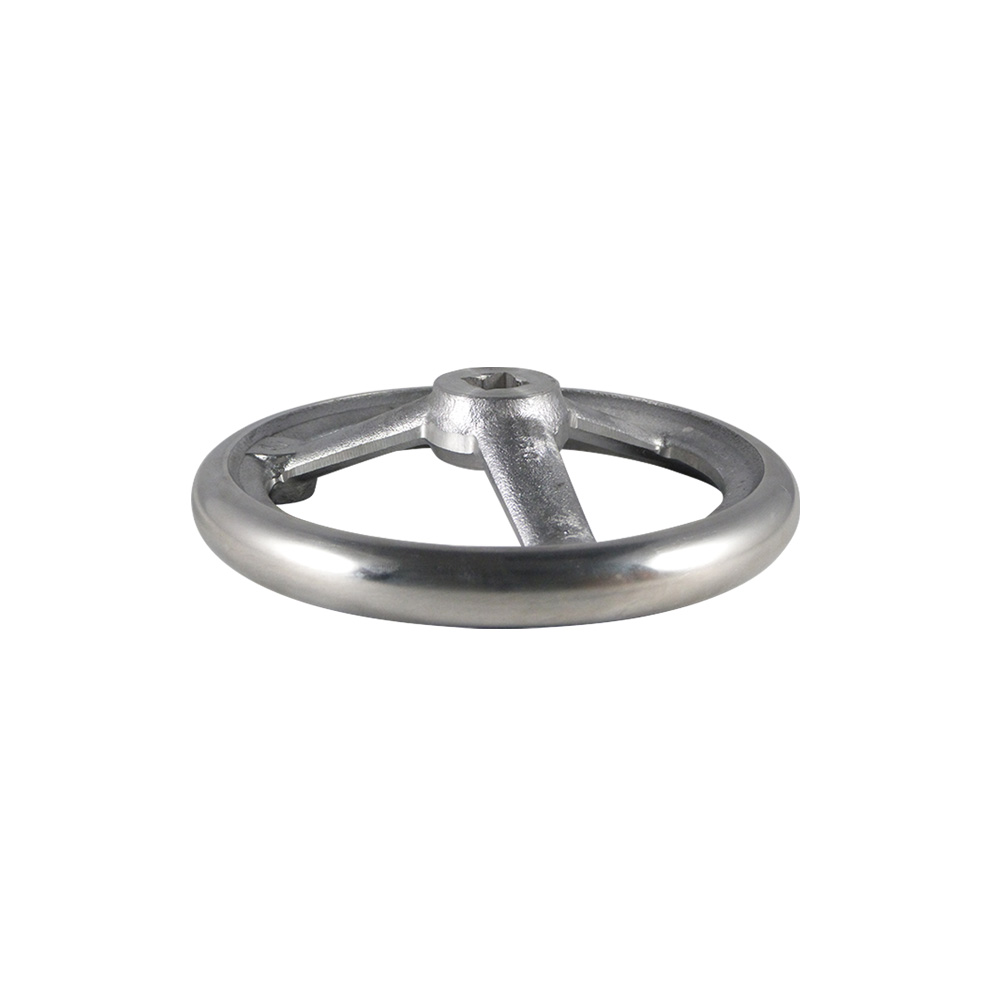

Aluminium Speichenhandräder sind lieferbar in Handraddurchmessern von Ø80mm bis Ø500mm
Lieferbar in ~ DIN 950 – rundes Achsloch ohne Passfedernut in Ø8mm bis Ø34mm
Radkranz gedreht und poliert
Unbearbeitete Flächen gestrahlt
Vorzentrierte Fläche zum Durchbohren für Montage von Ballengriffen (DIN39 oder DIN98) oder Konusgriffen
Geeignet zum Bedienen von Absperrschiebern, Maschinen, Installationen, Fahrzeugen usw.

Material: Al (Aluminium)
Farbe: Radkranz – hochpoliertes Aluminium, Nabe und Speichen – gestrahltes Aluminium

Legende

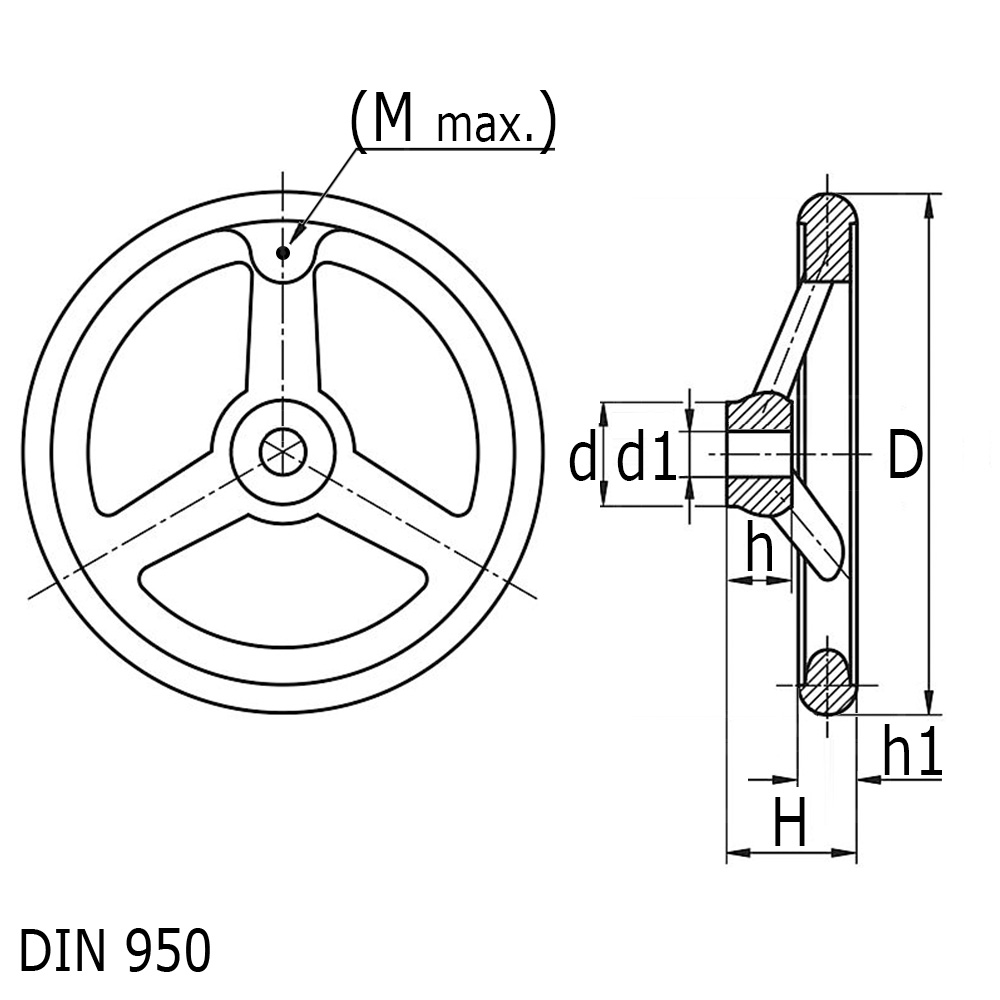

Bohrung=Bohrungsmaß, D=Radkranz-Ø, d=Nabe-Ø, DIN=DIN Ausführung, H=Total-Höhe, h=Nabenhöhe, h1=Radkranz Höhe, M=maximales Gewindemaß für optionellem Griff (Position nur vorcentriert)

Filtern nach

Alle Filter zeigen

Weniger Filter anzeigen

Alle Filter zurücksetzen

Artikel

1 Seiten - 1

Artikel	Bezeichnung	D	d	d1	H	h	h1	M	Farbe/RAL	DIN
3920802406	Aluminium Handräder 80X24X16X29 Bohrung 6	80	24	0	29	16	14	M 6	Aluminium	DIN 950
3920802408	Aluminium Handräder 80X24X16X29 Bohrung 8	80	24	8	29	16	14	M 6	Aluminium	DIN 950
3921002610	Aluminium Handräder 100X26X17X33 Bohrung 10	100	26	10	33	17	15	M 6	Aluminium	DIN 950
3921252812	Aluminium Handräder 125X28X18X36 Bohrung 12	125	28	12	36	18	16	M 8	Aluminium	DIN 950
3921403012	Aluminium Handräder 140X30X19X39 Bohrung 12	140	30	12	39	19	17	M 8	Aluminium	DIN 950
3921603208	Aluminium Handräder 160X32X20X40 Bohrung 8	160	32	8	40	20	18	M 8	Aluminium	DIN 950
3921603212	Aluminium Handräder 160X32X20X40 Bohrung 12	160	32	12	40	20	18	M 8	Aluminium	DIN 950
3921603214	Aluminium Handräder 160X32X20X40 Bohrung 14	160	32	14	40	20	18	M 8	Aluminium	DIN 950
3921803516	Aluminium Handräder 180X35X22X43 Bohrung 16	180	35	16	43	22	20	M10	Aluminium	DIN 950
3922003810	Aluminium Handräder 200X38X24X45 Bohrung 10	200	38	10	45	24	22	M10	Aluminium	DIN 950
3922003818	Aluminium Handräder 200X38X24X45 Bohrung 18	200	38	18	45	24	22	M10	Aluminium	DIN 950
3922254220	Aluminium Handräder 225X42X26X48 Bohrung 20	225	42	20	48	26	24	M10	Aluminium	DIN 950
3922504522	Aluminium Handräder 250X45X28X50 Bohrung 22	250	45	22	50	28	26	M12	Aluminium	DIN 950
3922805024	Aluminium Handräder 280X50X30X53 Bohrung 24	280	50	24	53	30	26	M12	Aluminium	DIN 950
3923155316	Aluminium Handräder 315X53X33X56 Bohrung 16	315	53	16	56	33	28	M12	Aluminium	DIN 950
3923155326	Aluminium Handräder 315X53X33X56 Bohrung 26	315	53	26	56	33	28	M12	Aluminium	DIN 950
3923606028	Aluminium Handräder 360X60X35X59 Bohrung 28	360	60	28	59	35	30	M12	Aluminium	DIN 950
3924006530	Aluminium Handräder 400X65X38X63 Bohrung 30	400	65	30	63	38	32	M16	Aluminium	DIN 950
3925007834	Aluminium Handräder 500X78X45X72 Bohrung 34	500	78	34	72	45	34	M16	Aluminium	DIN 950
