Verstellgleiter mit Kunststoffgewinde – quadratisch

Verstellgleiter mit Kunststoffgewinde – quadratischdrawing_1

Produktinformation

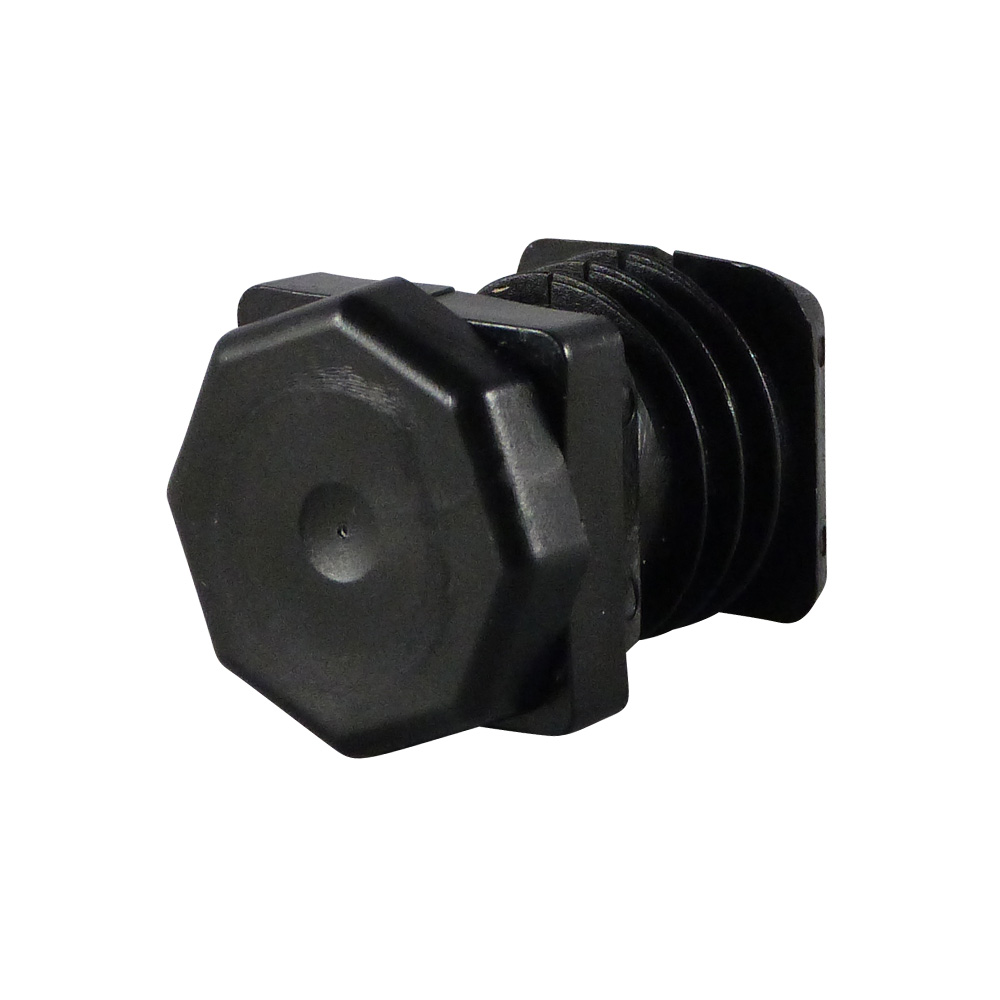

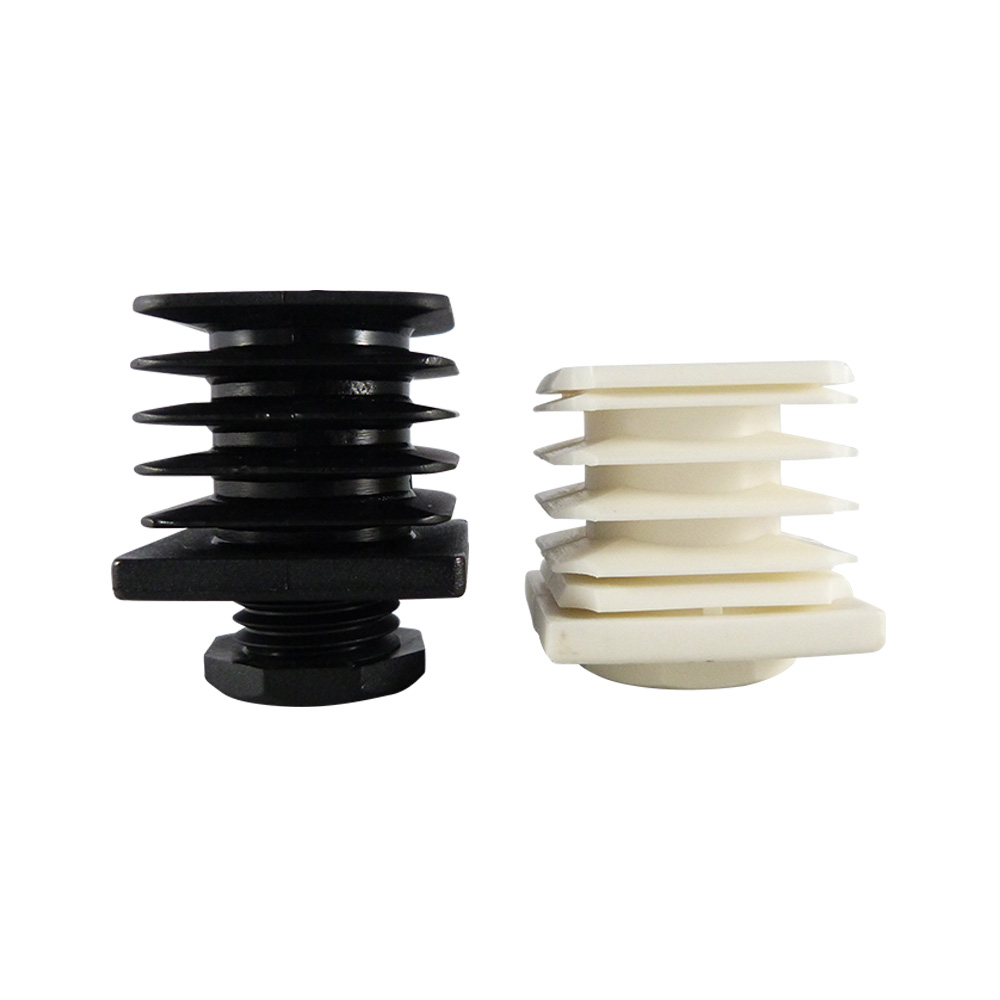

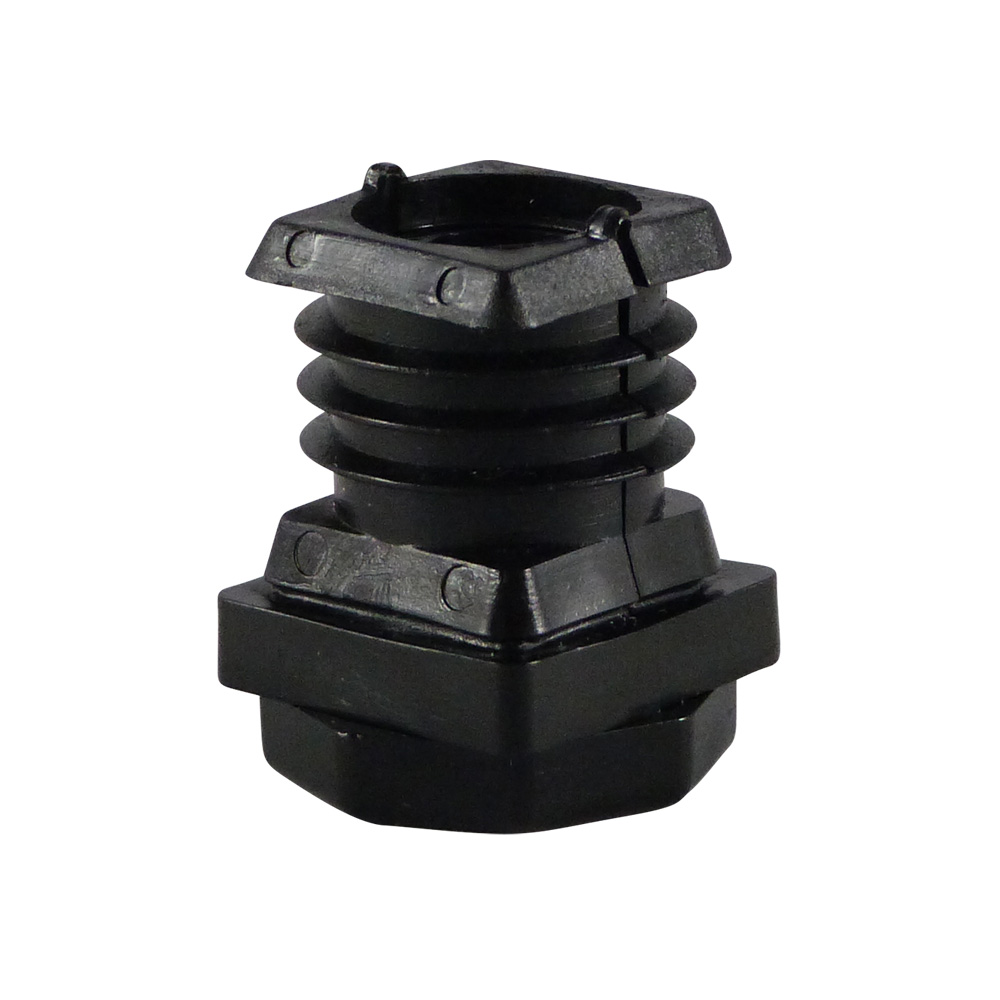

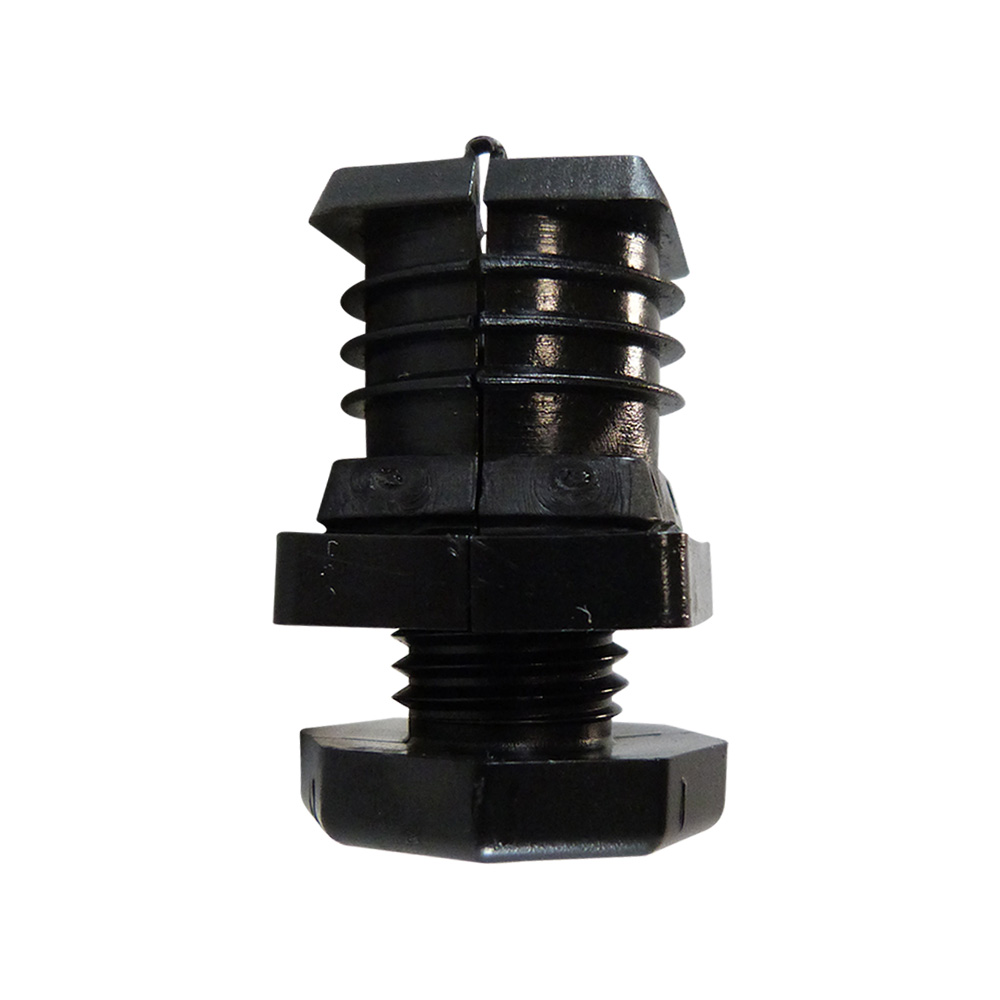

Verstellgleiter mit Kunsstoffgewinde, manchmal auch Justierstopfen genannt, sind lieferbar für Quadratrohre von 20x20mm bis zu 60x60mm mit einer Wandstärke von 1,0mm bis zu 3,0mm
Die Sechskant-Justierfüße sind versehen mit Gewindespindel von M10 bis zu M30 und vereinzelt mit Trapeziumgewinde
Spindellängen variieren von 20mm bis zu 60mm
Maximale statische Belastbarkeit von 300kg (basiert auf axialer Belastung bei 10mm herausgedrehter Spindel auf völlig flachem Untergrund)
Nicht geeignet als Lastgleiter oder für dynamische Belastung
Das Justieren der Füße sollte unbelastet erfolgen
Diese Justierstopfen werden montiert als Höhenversteller auf Tische und Schränke, Geschäftseinrichtungen und Rohrkonstruktionen.

Material: PA (Polyamid) oder PE (Polyethylene)
Farbe: schwarz

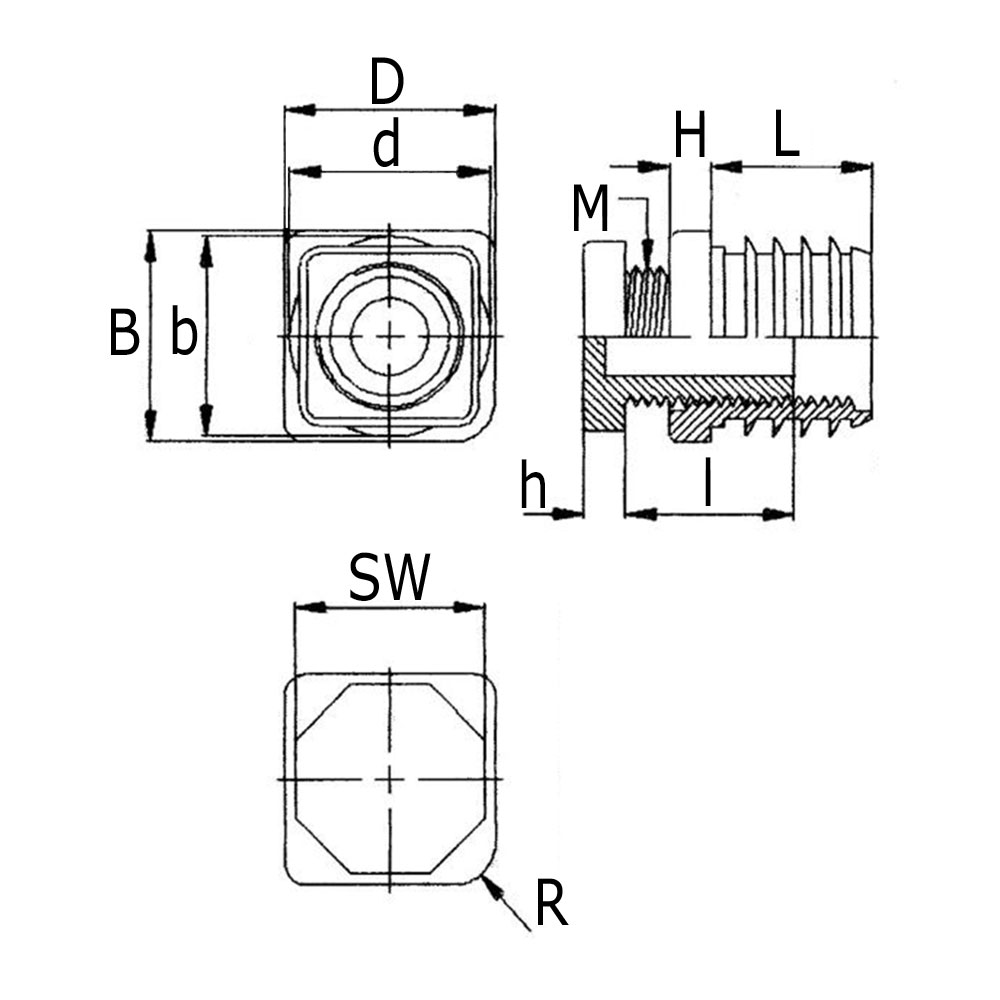

Legende
Ausf.=Wandstärke, BxD=Kopfmaße des Stopfens, bxd=Lamellenmaße, H=Kopfstärke, h=Fußstärke, K=Maximale statische Belastung in kg, L=Schaftlänge, l=Gewindelänge Spindel, M=Gewindemaß, R=Radius, Rohrmaße=Rohraußemaße, SW=Schlüsselweite Sechskantfuß, Type=Zeichnung

Filtern nach

Alle Filter zeigen

Weniger Filter anzeigen

Alle Filter zurücksetzen

Artikel

1 Seiten - 1

Artikel	Bezeichnung	d	b	Rohrmaße	B	D	L	M	SW	l	Ausführung	h	K	H	Farbe/RAL
7002020 Z	Verstellgleiter mit Kunststoffgewinde 20 x 20 M10 schwarz	18,6	18,6	20x20	20	20	17	M10	SW 20	25	1,5-2,0	4	100	5	Schwarz
7002525 Z	Verstellgleiter mit Kunststoffgewinde 25 x 25 M16 schwarz	23,3	23,3	25x25	25	25	25	M16	SW 27	25	1,0-2,0	6	150	5,5	Schwarz
7012525 Z	Verstellgleiter mit Kunststoffgewinde 25 x 25 M16x60 schwarz	23,6	23,6	25x25	25	25	23	M16	SW 28	60	1,5-2,0	6	150	5,5	Schwarz
7003030 Z	Verstellgleiter mit Kunststoffgewinde 30 x 30 M20 schwarz	28,6	28,6	30x30	30	30	23	M20	SW 27	25	1,0-2,0	6	300	5,5	Schwarz
7013030 Z	Verstellgleiter mit Kunststoffgewinde 30 x 30 M22x60 schwarz	28,6	28,6	30x30	30	30	23	M22	SW 28	60	1,5-2,0	6	300	5,5	Schwarz
7003535 Z	Verstellgleiter mit Kunststoffgewinde 35 x 35 m22 schwarz	32,5	32,5	35x35	35	35	29,2	M22	SW 28	25	1,5-2,0	5	300	5	Schwarz
7013535 Z	Verstellgleiter mit Kunststoffgewinde 35 x 35 M22x60 schwarz	32,5	32,5	35x35	35	35	29,2	M22	SW 28	60	1,5-2,0	5	300	5	Schwarz
7004040 Z	Verstellgleiter mit Kunststoffgewinde 40 x 40 M22 schwarz	37	37	40x40	40	40	29	M22	SW 28	25	1,5-2,0	5	300	5	Schwarz
7014040 Z	Verstellgleiter mit Kunststoffgewinde 40 x 40 M22x60 schwarz	42	37	40x40	40	40	32	M22	SW 28	60	1,5-2,0	5	300	5	Schwarz
7034040 Z	Verstellgleiter mit Kunststoffgewinde 40 x 40 x 3 M22x50 schwarz	42	37	40x40	40	40	32	M22	SW 27	50	3	5	300	5	Schwarz
7014545 Z	Verstellgleiter mit Kunststoffgewinde 45 x 45 M30x60 schwarz	42	42	45x45	45	45	32	M30	SW 41	60	1,5-2,0	5	300	5	Schwarz
7004545 Z	Verstellgleiter mit Kunststoffgewinde 45 x 45 M30 schwarz	42	42	45x45	45	45	29	M30	SW 41	30	1,5-2,0	5	300	5	Schwarz
7005050 Z	Verstellgleiter mit Kunststoffgewinde 50 x 50 M30 schwarz	48,5	48,5	50x50	50	50	29	M30	SW 41	30	1,5-2,0	5	300	5	Schwarz
7015050 Z	Verstellgleiter mit Kunststoffgewinde 50 x 50 M30x60 schwarz	48,5	48,5	50x50	50	50	29	M30	SW 41	60	1,5-2,0	5	300	5	Schwarz
7006060 Z	Verstellgleiter mit Kunststoffgewinde 60 x 60 M22 schwarz	58	58	60x60	60	60	30	M22	SW 27	30	1,5-2,0	5	300	5	Schwarz
