Verstellgleiter mit Kunststoffgewinde – rechteckig

Verstellgleiter mit Kunststoffgewinde – rechteckigdrawing_1

Produktinformation

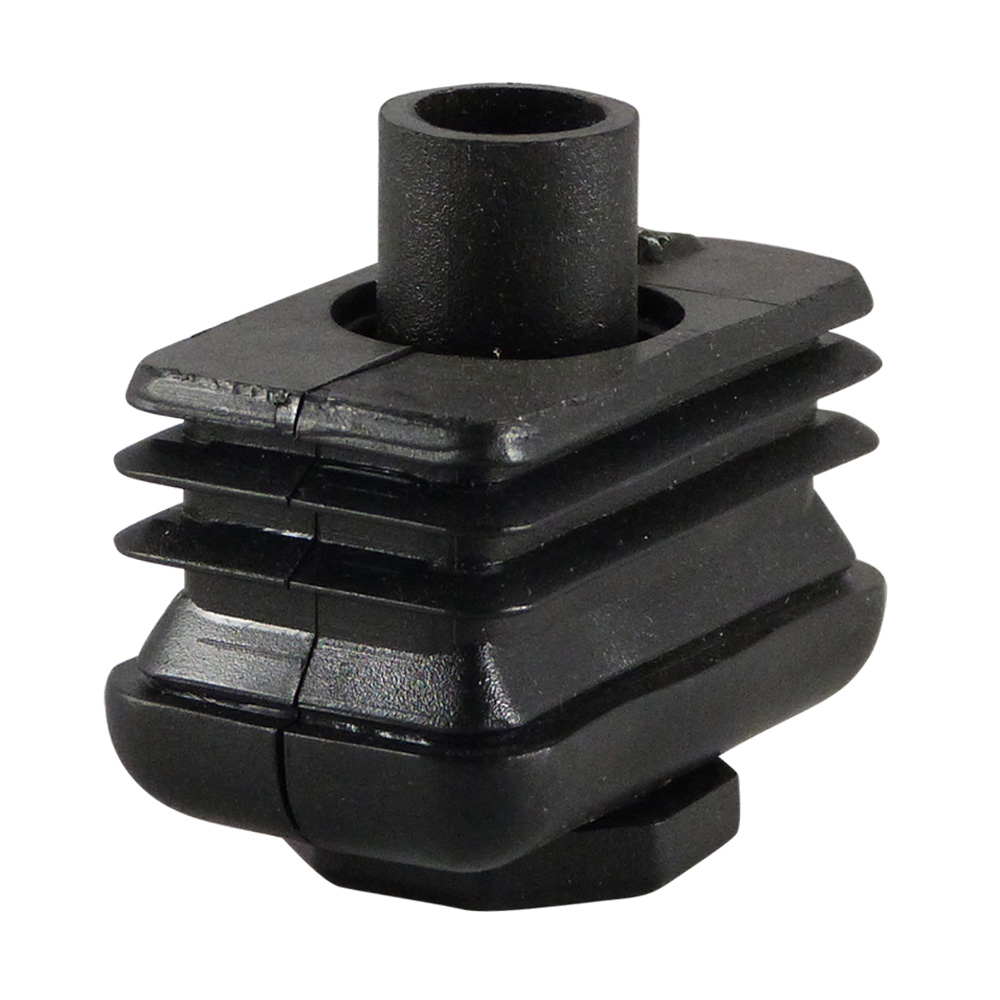

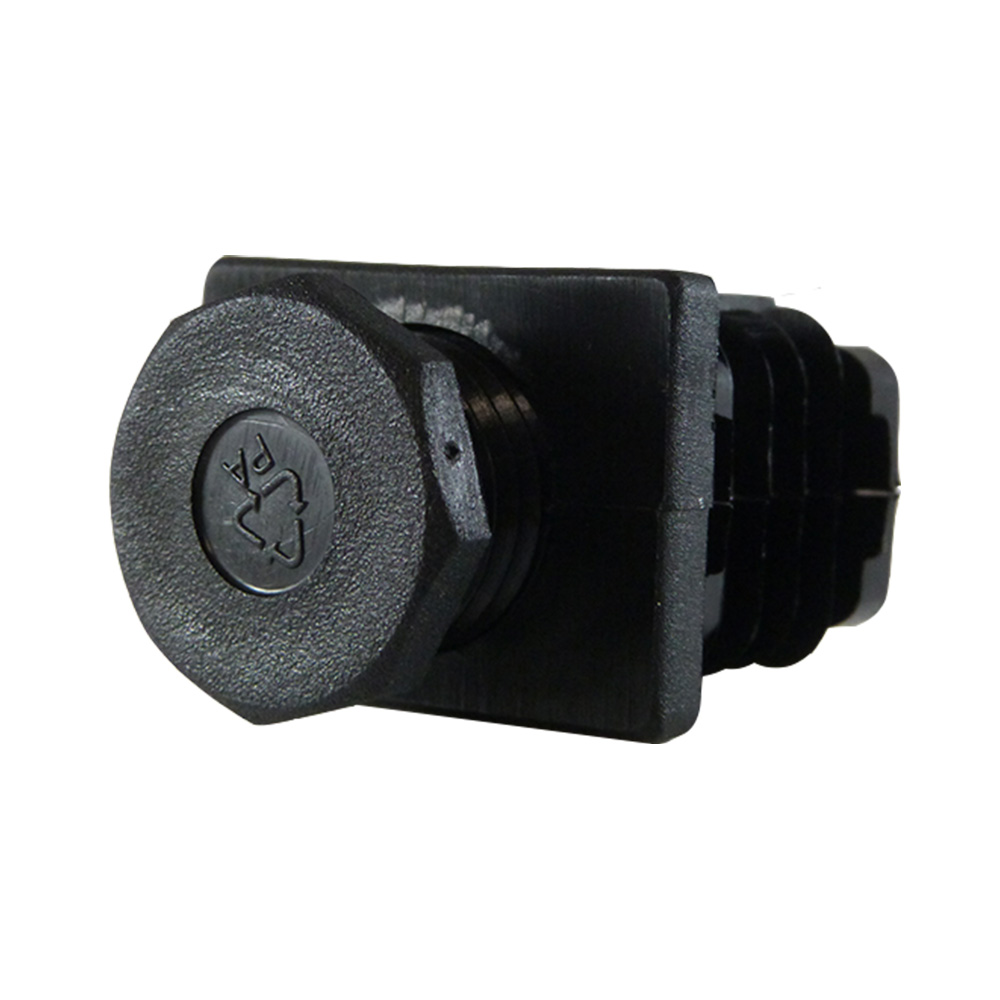

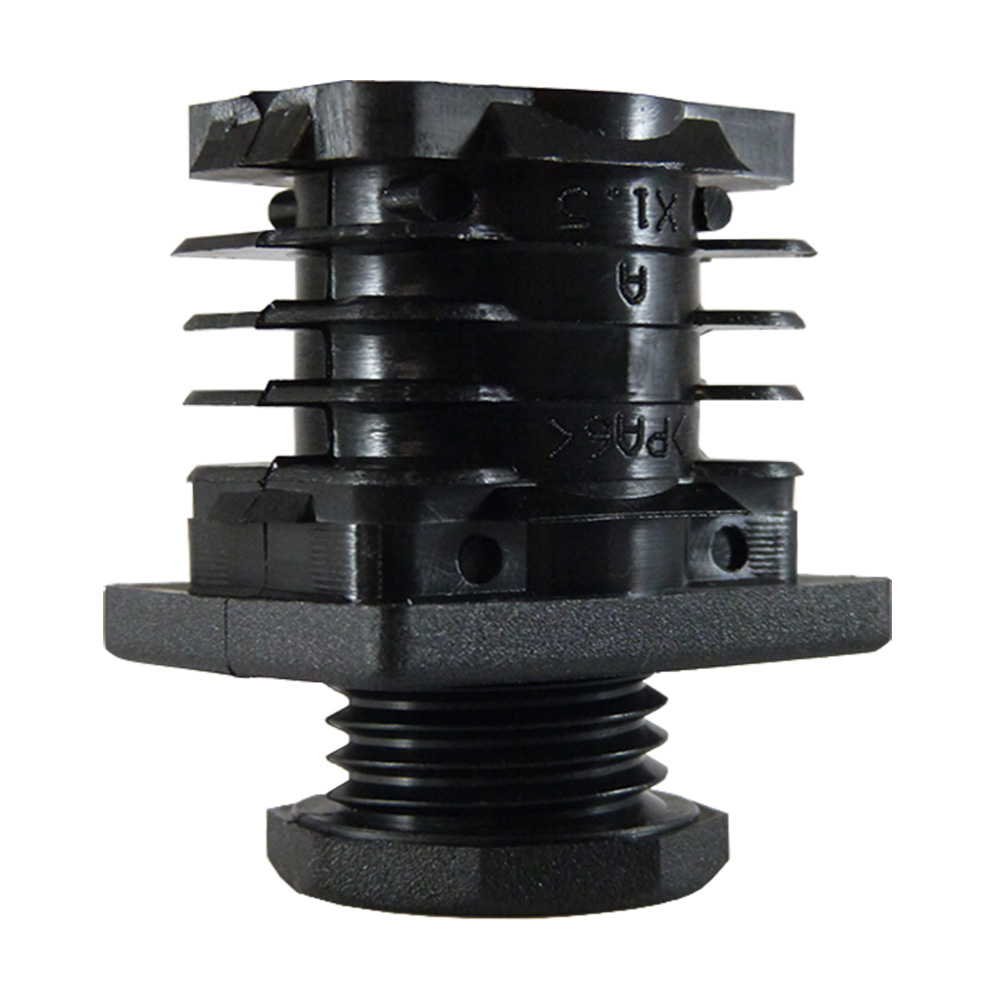

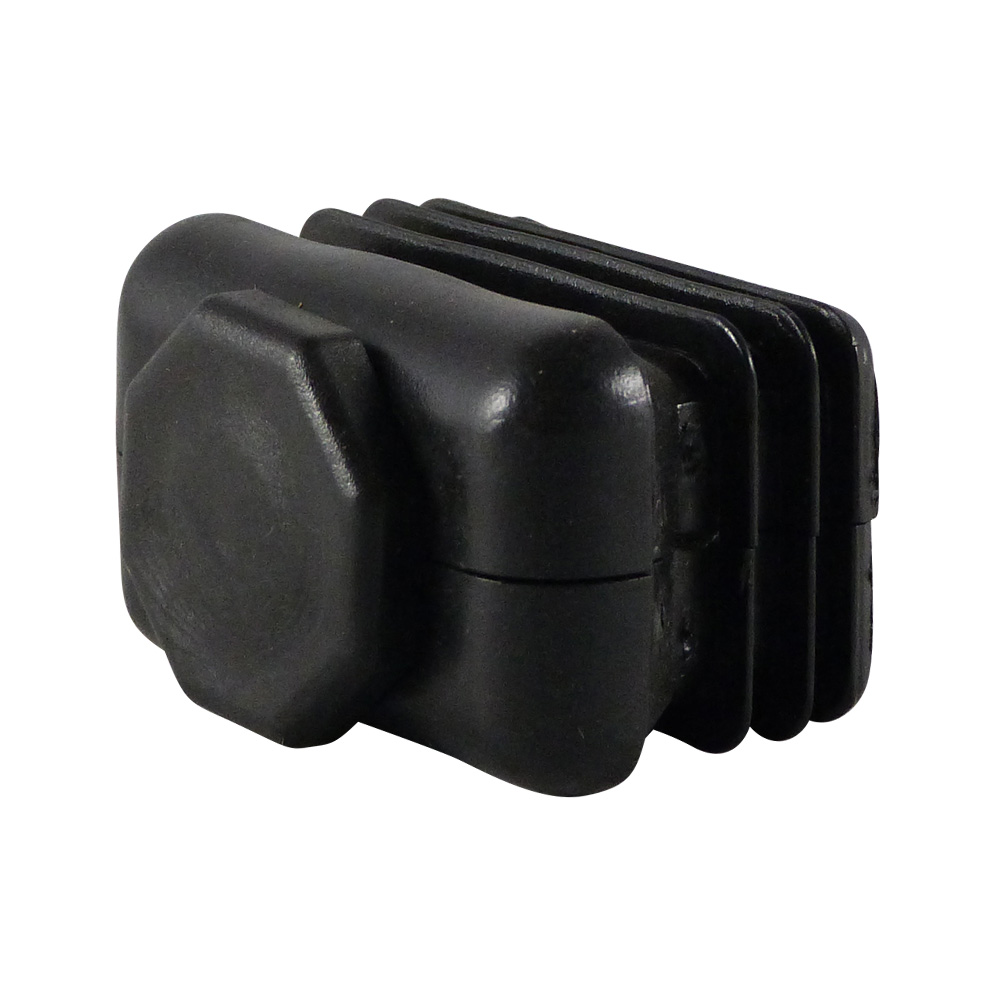

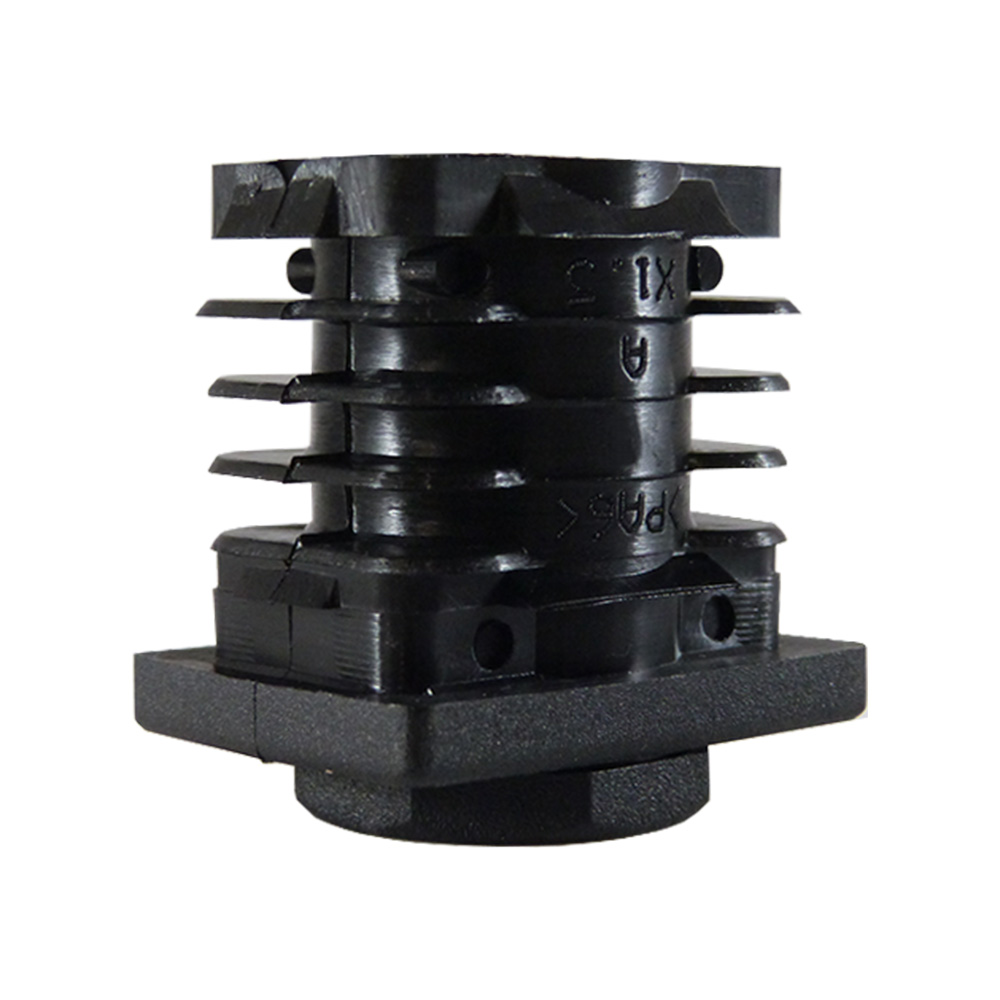

Verstellgleiter mit Kunsstoffgewinde, manchmal auch Justierstopfen genannt, sind lieferbar für Reckteckrohre von 30x20mm bis zu 60x30mm mit einer Wandstärke von 1,0mm bis zu 2,0mm
Die Sechskant-Justierfüße sind versehen mit Gewindespindel von M12 bis zu M22 und vereinzelt mit Trapeziumgewinde
Spindellängen variieren von 20mm bis zu 47mm
Maximale statische Belastbarkeit von 300kg (basiert auf axialer Belastung bei 10mm herausgedrehter Spindel auf völlig flachem Untergrund)
Nicht geeignet als Lastgleiter oder für dynamische Belastung
Das Justieren der Füße sollte unbelastet erfolgen
Diese Justierstopfen werden montiert als Höhenversteller auf Tische und Schränke, Geschäftseinrichtungen und Rohrkonstruktionen.

Material: PA (Polyamid) oder PE (Polyethylene)
Farbe: schwarz

Legende

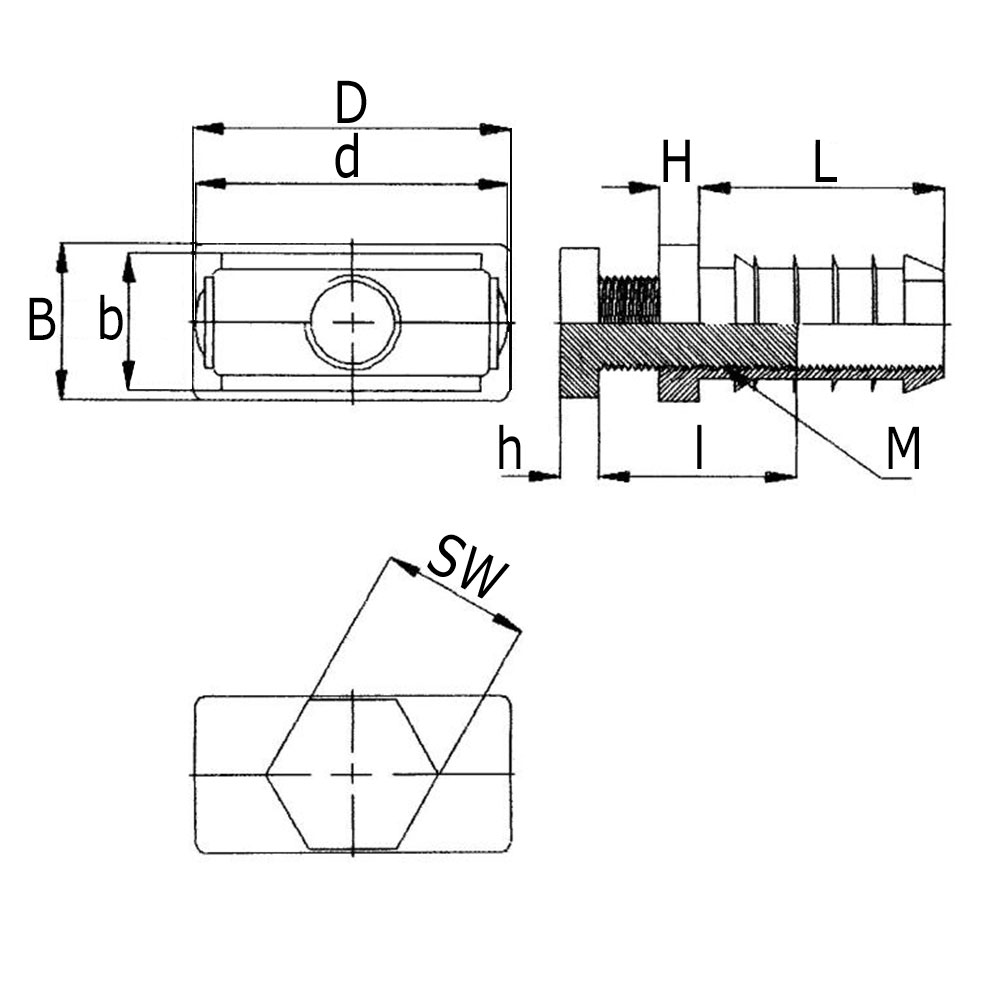

Ausf.=Wandstärke, BxD=Kopfmaße des Stopfens, bxd=Lamellenmaße, H=Kopfstärke, h=Fußstärke, K=Maximale statische Belastung in kg, L=Schaftlänge, l=Gewindelänge Spindel, M=Gewindemaß, R=Radius, Rohrmaße=Rohraußemaße, SW=Schlüsselweite Sechskantfuß, Type=Zeichnung

Filtern nach

Alle Filter zeigen

Weniger Filter anzeigen

Alle Filter zurücksetzen

Artikel

1 Seiten - 1

Artikel	Bezeichnung	Rohrmaße	M	D	d	b	Ausführung	l	SW	B	H	Farbe/RAL	h	K	L
7003020 Z	Verstellgleiter mit Kunststoffgewinde 30 x 20 M12 schwarz	30x20	M12	30	28,5	18	1-2	27	SW 19	20	5	Schwarz	5	150	32
7004020 Z	Verstellgleiter mit Kunststoffgewinde 40 x 20 M12 schwarz	40x20	M12	40	39,5	17,5	1,5	27	SW 19	20	5	Schwarz	5	150	32
7005020 Z	Verstellgleiter mit Kunststoffgewinde 50 x 20 M12 schwarz	50x20	M12	50	48,5	18,5	1-2	30	SW 19	20	5	Schwarz	5	150	32
