Höhenversteller mit drehbarem verzinktem Blechteller - mit Befestigungsbohrungen

Höhenversteller mit drehbarem verzinktem Blechteller - mit Befestigungsbohrungendrawing_1

Produktinformation

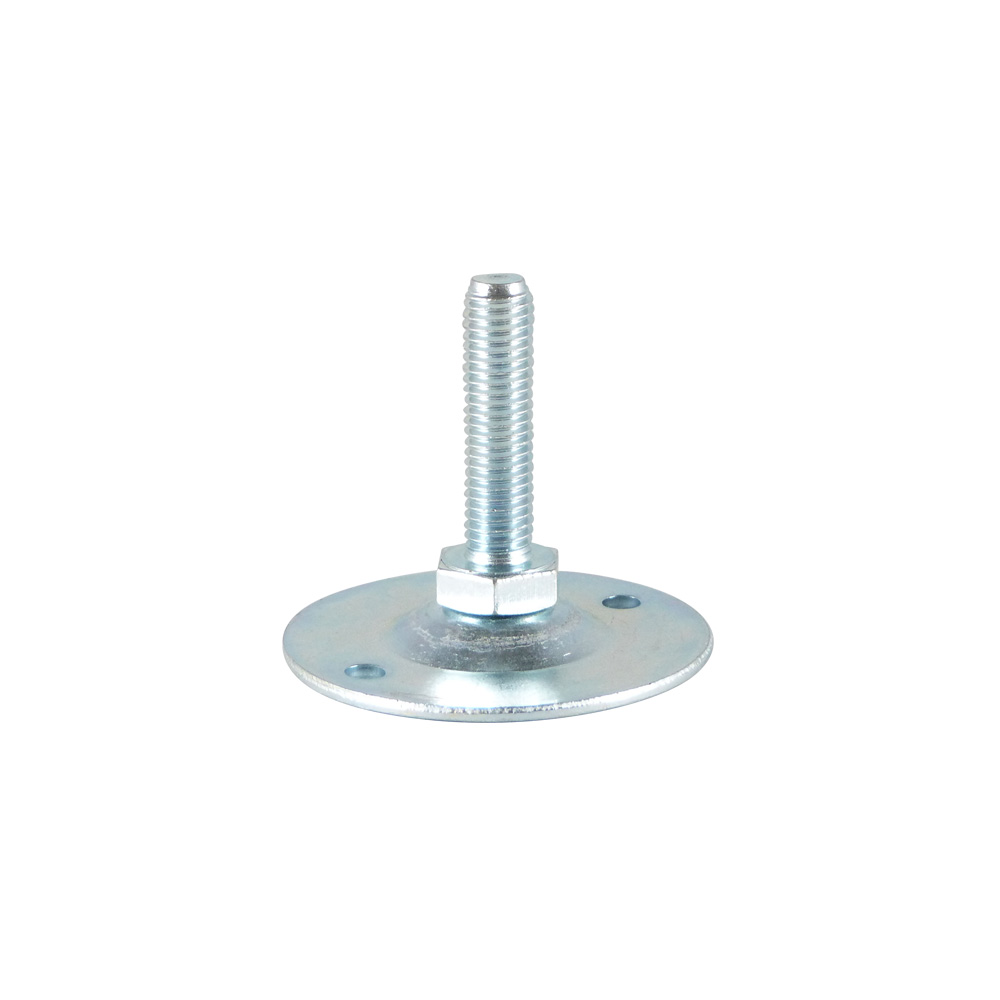

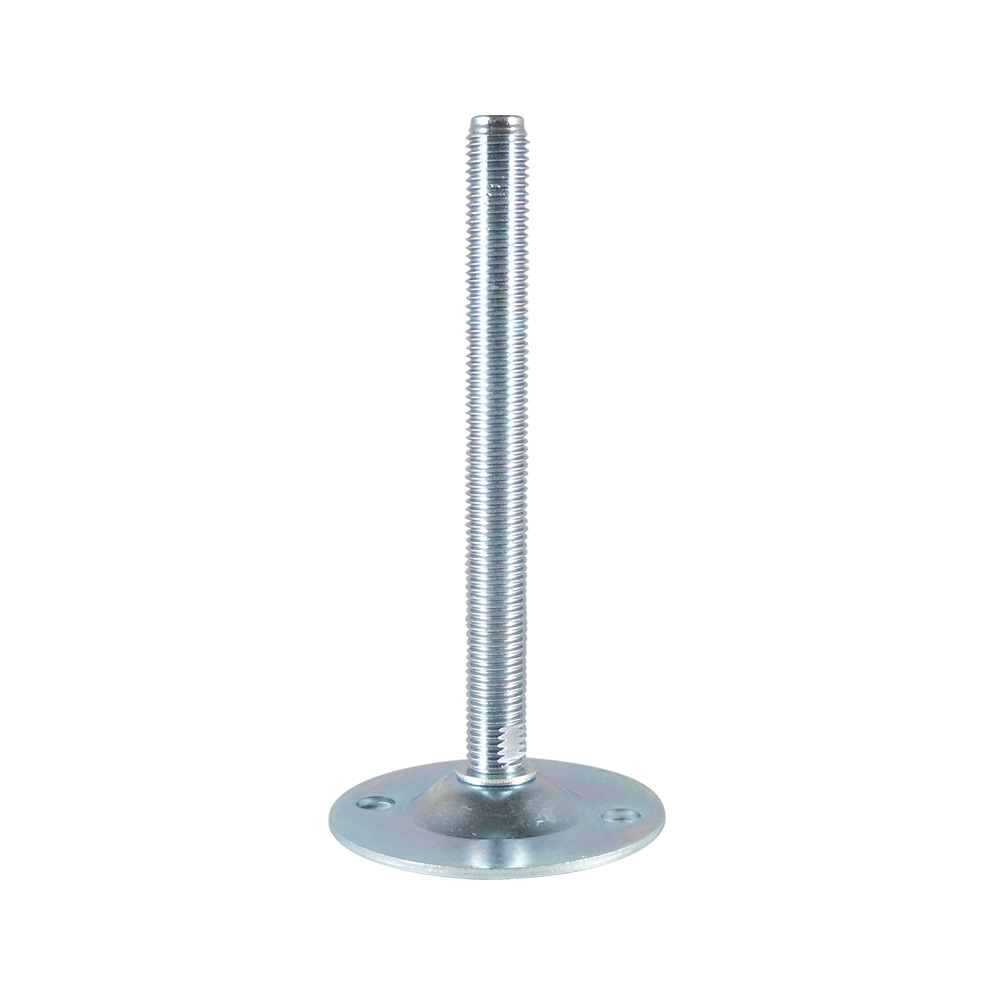

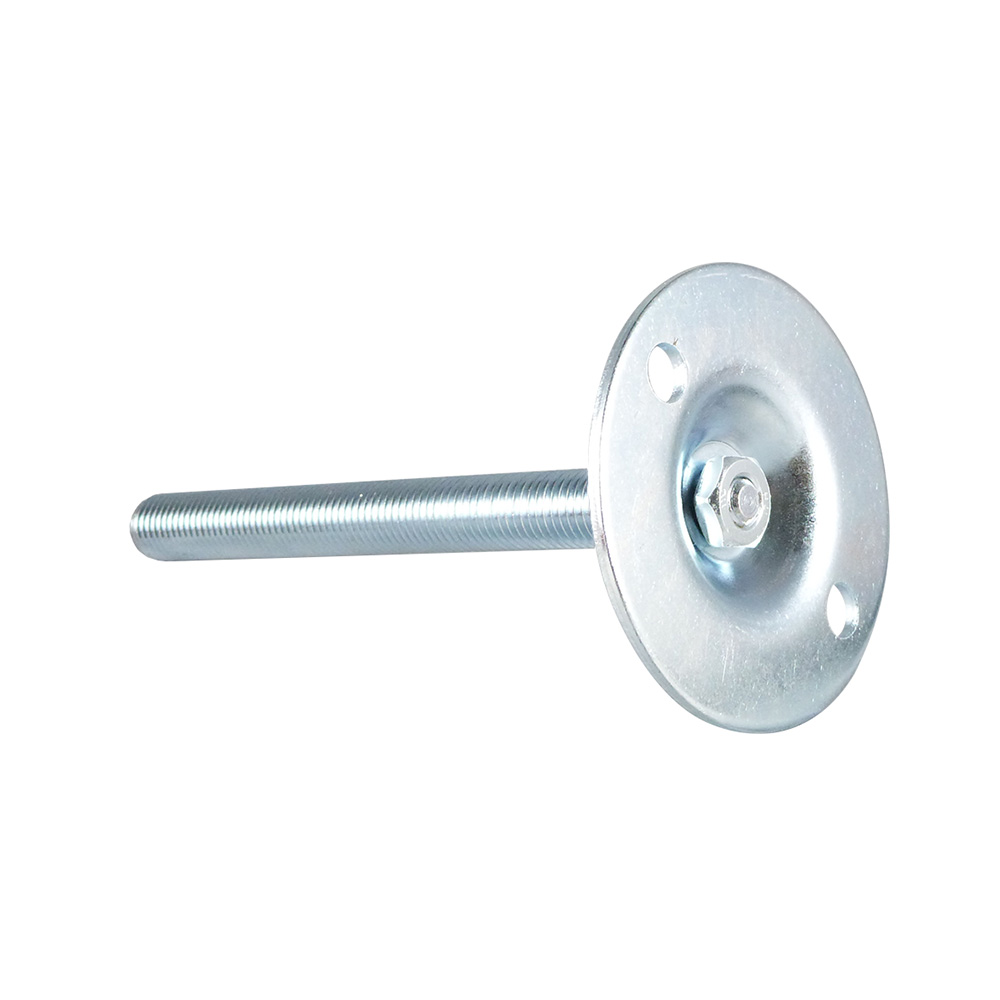

Höhenversteller mit drehbarem verzinktem Blechteller mit Befestigungsbohrungen sind lieferbar mit Gewindespindel von M8 bis zu M16 mit Gewindelängen von 16mm bis zu 150mm
Verzinkte Blechteller von Ø30mm bis zu Ø124mm
Der Blechteller ist ausgestattet mit zwei oder vier Bohrungen zur Befestigung auf Untergrund oder Boden
Die Gewindespindel mit Sechskant-Ausstattung oder flache Seiten(zum Verstellen) ist zum Teller hin drehbar ausgeführt

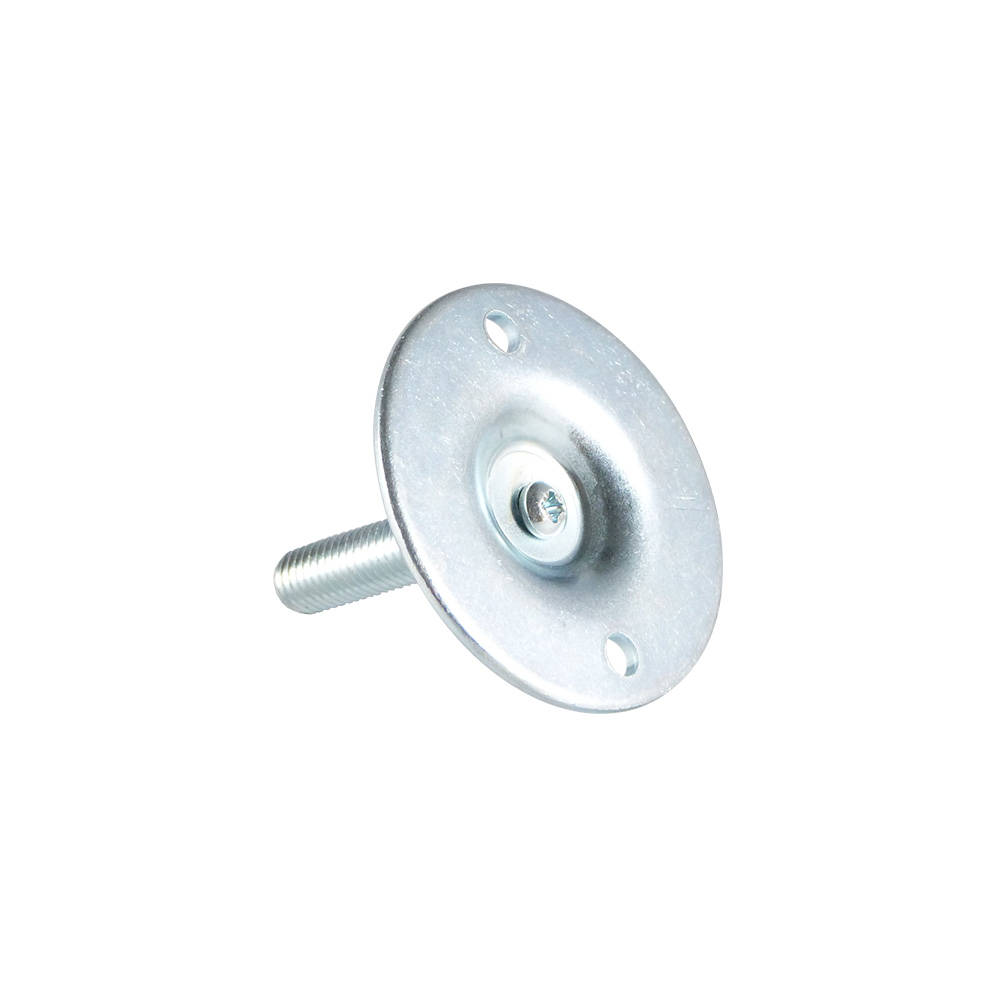

Blechteller bis Ø80mm: Kreuzschlitz im Fußteller (Pozidrive 2) zum einfachen maschinellen Eindrehen (max. Drehmoment 3,4Nm)
Maximale statische Belastbarkeit von 2000kg
Völlig in Stahl ausgeführte Höhenversteller mit drehbarem Fußteller sind geeignet für Möbel wie Regale, Arbeitstische, Konstruktionen, Apparate, Maschinen u.s.w.

Material: Fußteller – stahlverzinkt, Spindel - (DIN 558-4.6-A2F) stahlverzinkt
Farbe: zinkfarben

Zubehör (Accessoire):

Beipassende Kunststoff-Tellerschutzkappen

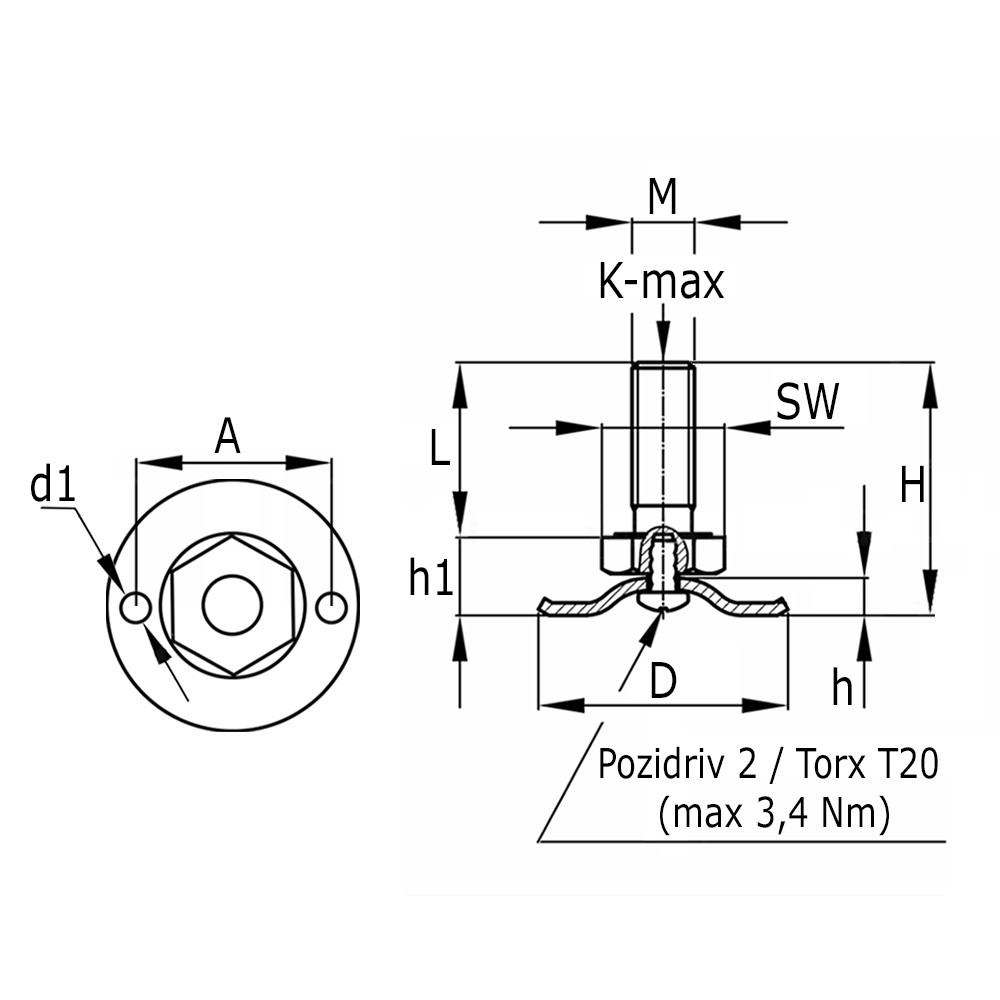

Legende
A=Abstand der Bohrungsmitten, Bohrung=Anzahl Bohrungen im Teller, D=Fuß-Ø, d1=Befestigungsbohrung-Ø, H=Gesammthöhe, h1=Höhe, K=Maximale statische Belastung in Kg, L =Gewindelänge, M=Gewindebolzen, SW=Schlüsselweite

Filtern nach

Alle Filter zeigen

Weniger Filter anzeigen

Alle Filter zurücksetzen

Artikel

2 Seiten - « Letzte 1 2

Artikel	Bezeichnung	L	A	D	h1	M	d1	K	SW	Bohrung	Farbe/RAL	MOQ
76056007	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 60mm M8 x 70	70	46	60	14	M 8	5,5	650	SW13	2x	Zink
76056021	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 60mm M10 x 16	16	46	60	15	M10	5,5	650	SW17	2x	Zink
76056022	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 60mm M10 x 20	20	46	60	15	M10	5,5	650	SW17	2x	Zink	800
76056023	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 60mm M10 x 30	30	46	60	15	M10	5,5	650	SW17	2x	Zink	800
76056024	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 60mm M10 x 40	40	46	60	15	M10	5,5	650	SW17	2x	Zink
76056025	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 60mm M10 x 50	50	46	60	15	M10	5,5	650	SW17	2x	Zink
76056026	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 60mm M10 x 60	60	46	60	15	M10	5,5	650	SW17	2x	Zink
76056027	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 60mm M10 x 70	70	46	60	15	M10	5,5	650	SW17	2x	Zink
76058035	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 80mm M10 x 35	35	59	80	15	M10	5,5	650	SW14	2x	Zink
76058025	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 80mm M10 x 50	50	59	80	15	M10	5,5	650	SW14	2x	Zink
76058027	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 80mm M10 x 70	70	59	80	15	M10	5,5	650	SW14	2x	Zink
760508516100	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 85mm M16 x 100	100	65	85	25	M16	10,5	1500	SW13	2x	Zink
760508516150	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 85mm M16 x 150	150	65	85	25	M16	10,5	1500	SW13	2x	Zink
760508516175	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 85mm M16 x 175	175	65	85	25	M16	10,5	1500	SW13	2x	Zink
760508520100	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 85mm M20 x 100	100	65	85	25	M20	10,5	1500	SW13	2x	Zink
760508520150	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 85mm M20 x 150	150	65	85	25	M20	10,5	1500	SW13	2x	Zink
760508520175	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 2 Bohrungen 85mm M20 x 175	175	65	85	25	M20	10,5	1500	SW13	2x	Zink
760512416150	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 4 Bohrungen 124mm M16 x 150	150	98	124	34	M16	12,5	2000	SW17	4x	Zink
760512416200	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 4 Bohrungen 124mm M16 x 200	200	98	124	34	M16	12,5	2000	SW17	4x	Zink
760512420150	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 4 Bohrungen 124mm M20 x 150	150	98	124	34	M20	12,5	2500	SW17	4x	Zink
760512420200	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 4 Bohrungen 124mm M20 x 200	200	98	124	34	M20	12,5	2500	SW17	4x	Zink
760512424150	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 4 Bohrungen 124mm M24 x 150	150	98	124	34	M24	12,5	3000	SW17	4x	Zink
760512424200	Höhenversteller montiert auf drehbarem verzinktem Blechteller mit 4 Bohrungen 124mm M24 x 200	200	98	124	34	M24	12,5	3000	SW17	4x	Zink
